縄張図片手に廻る松本城 天守１階土台

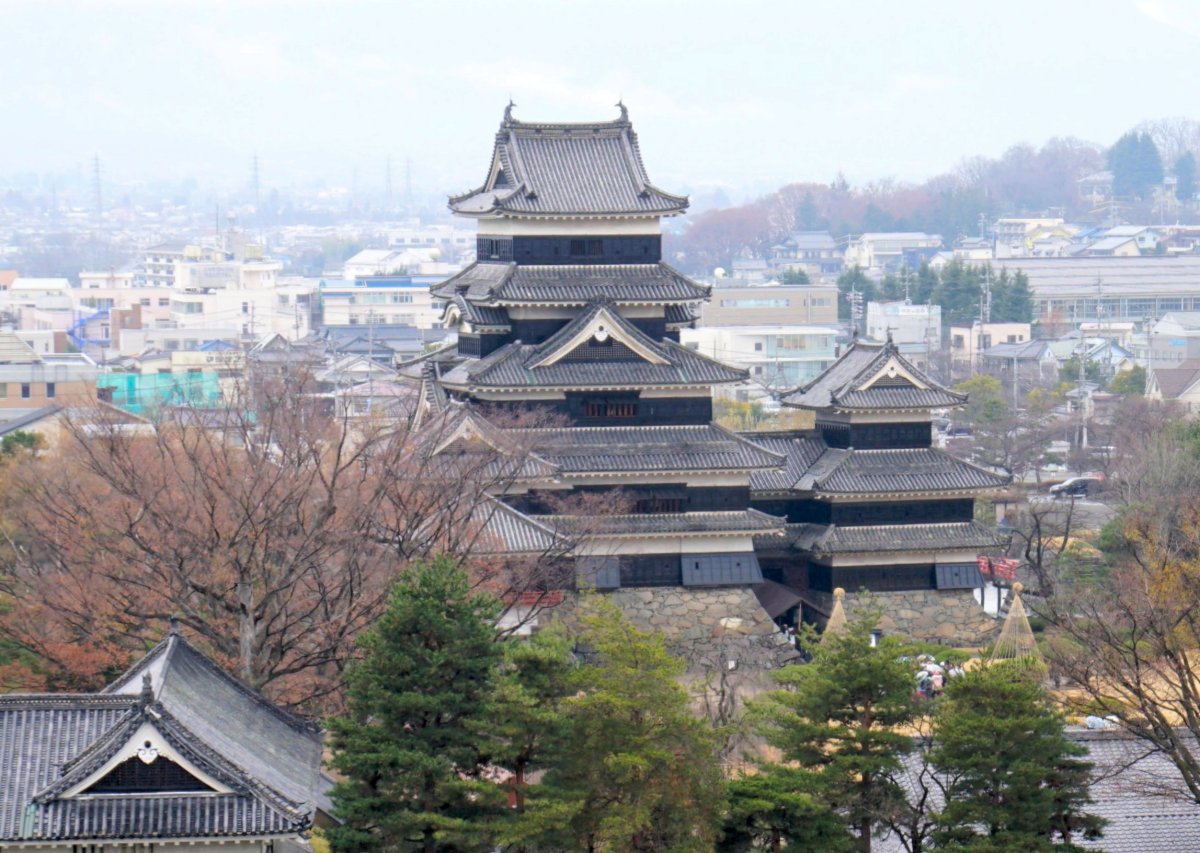

市役所より見る松本城

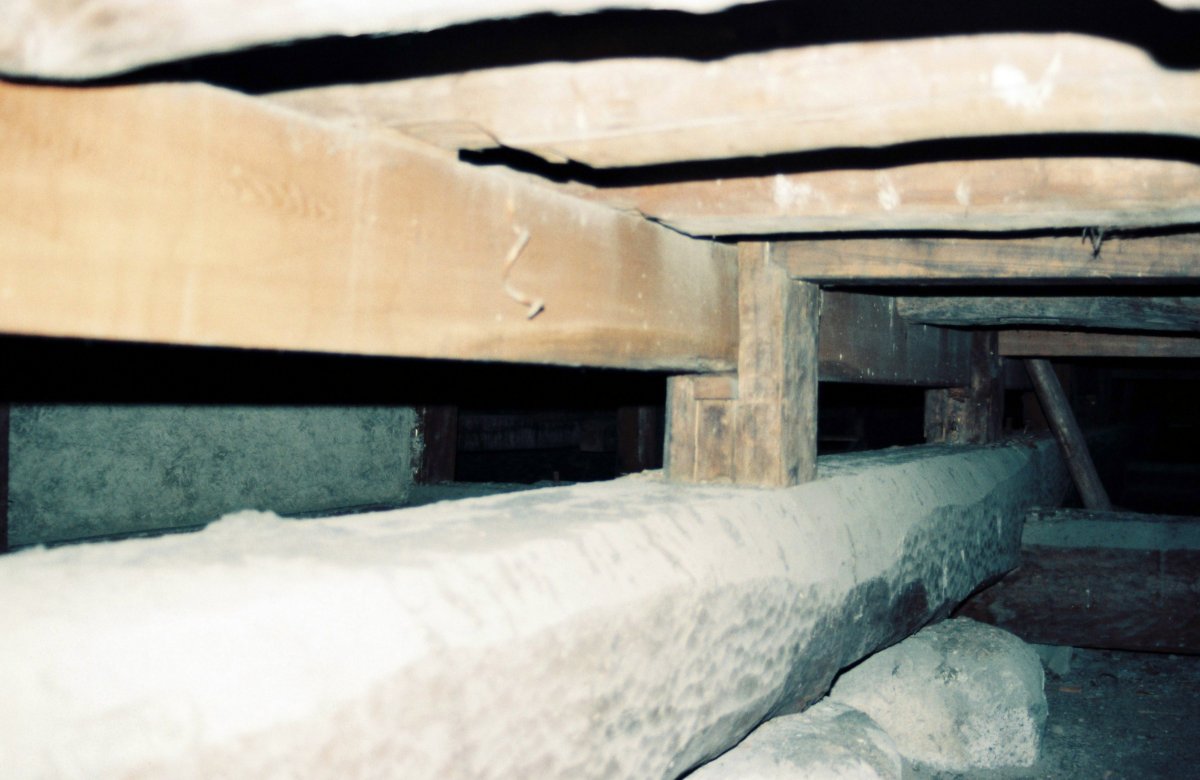

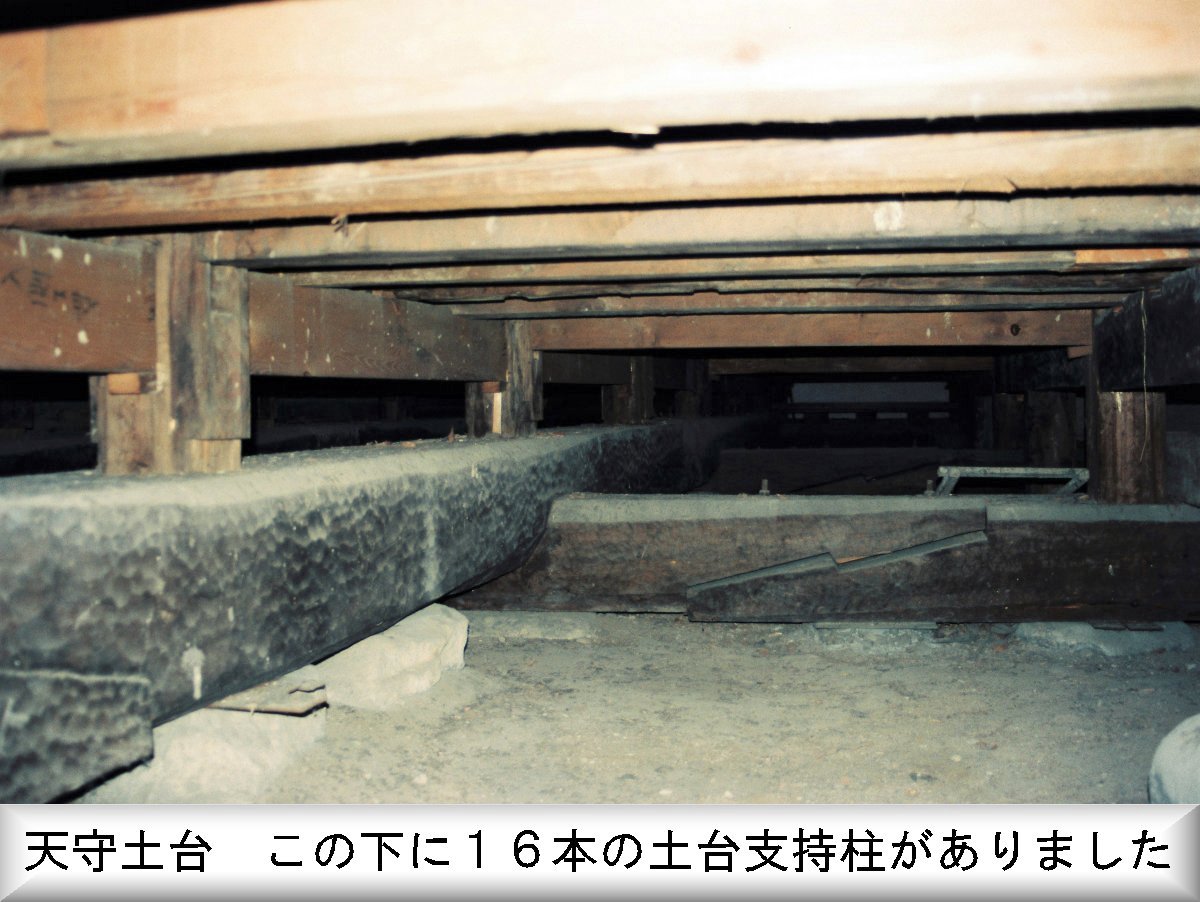

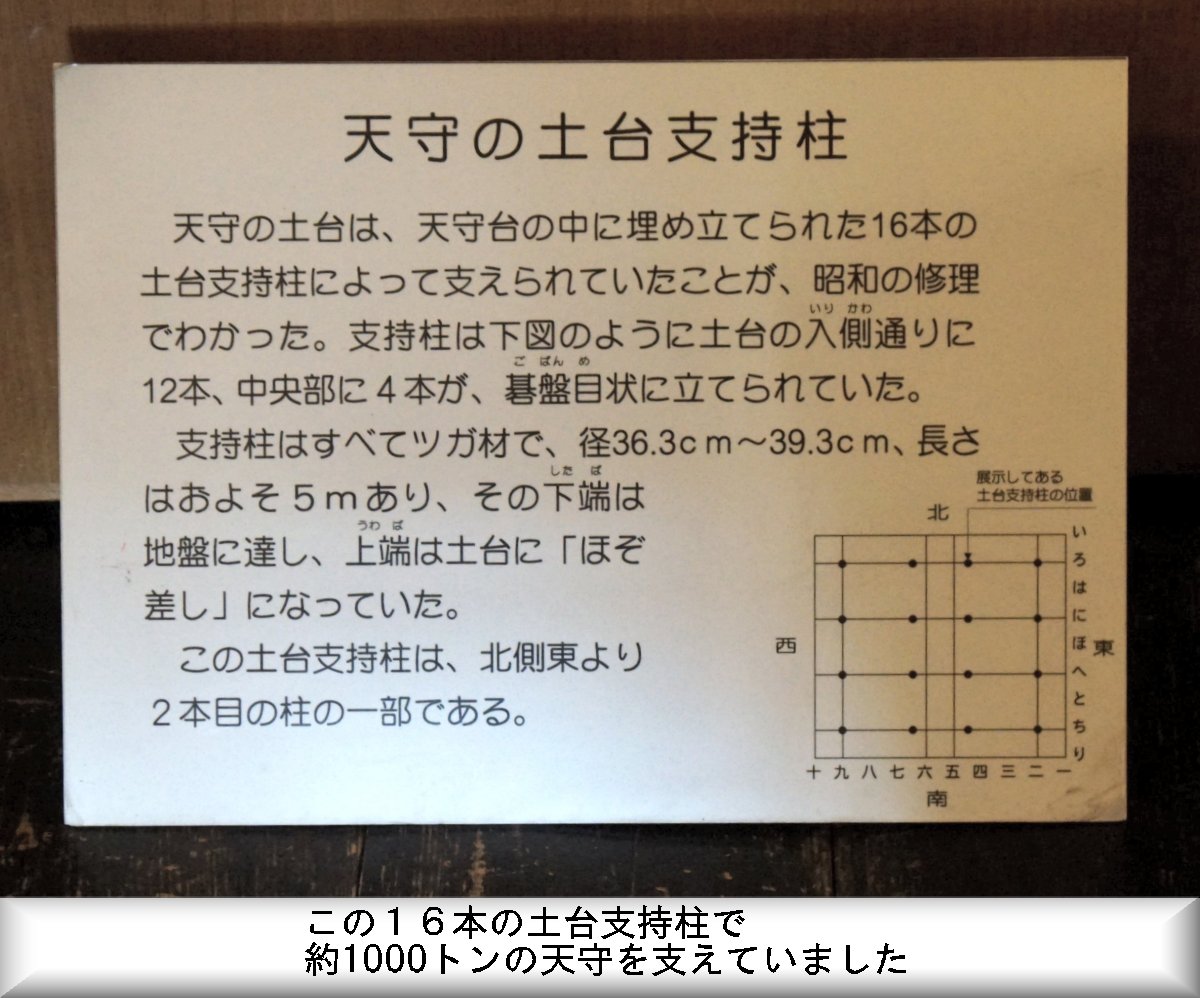

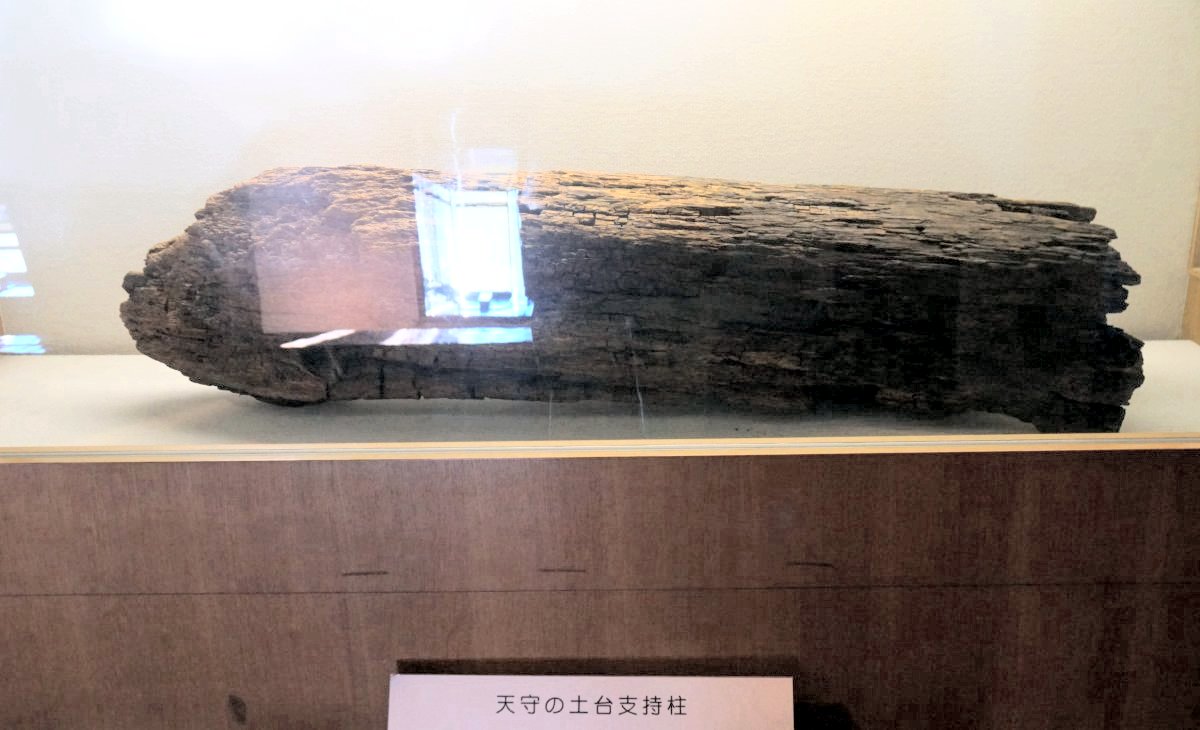

「天守土台支持柱」

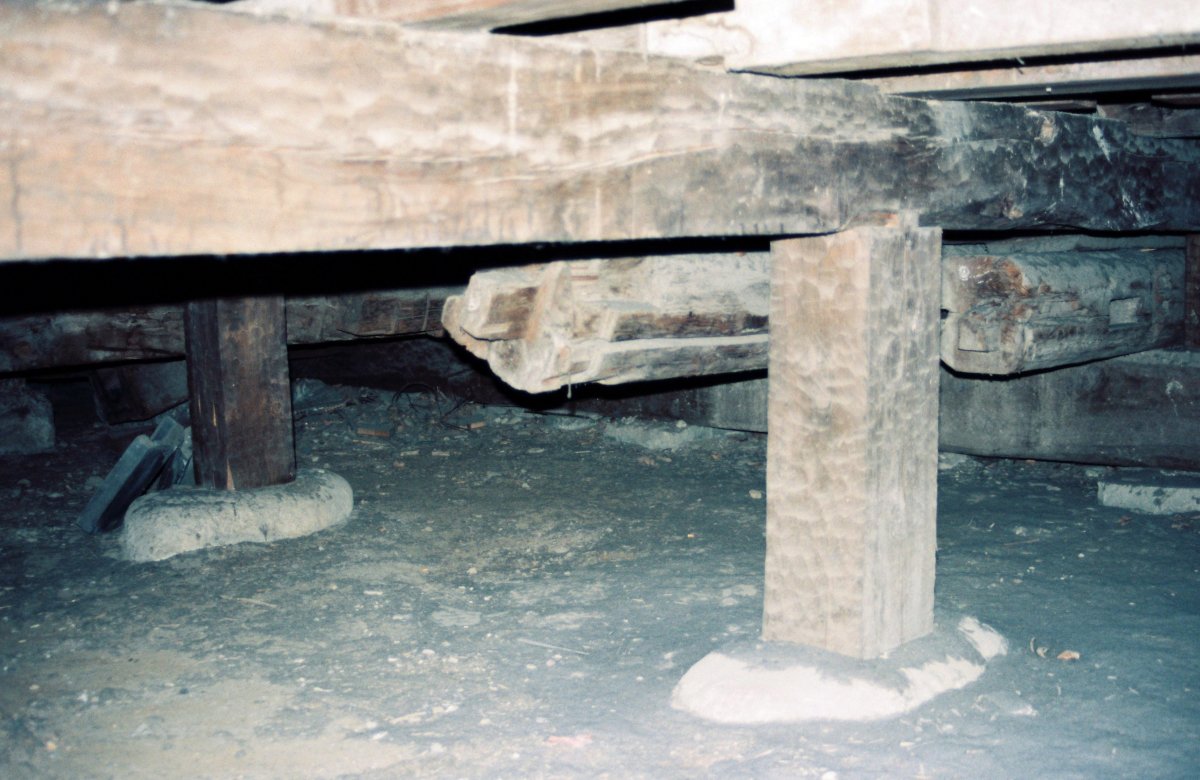

天守台の中に埋め込まれた16本の栂の柱のうちの1本です。昭和に行われた発掘調査では、この土台支持柱の大部分が腐食し、形を成していたのはこの1本だけでした。この柱が腐食していたため、重さ約1000トンの天守は耐え切れず傾き始めたと考えられます。

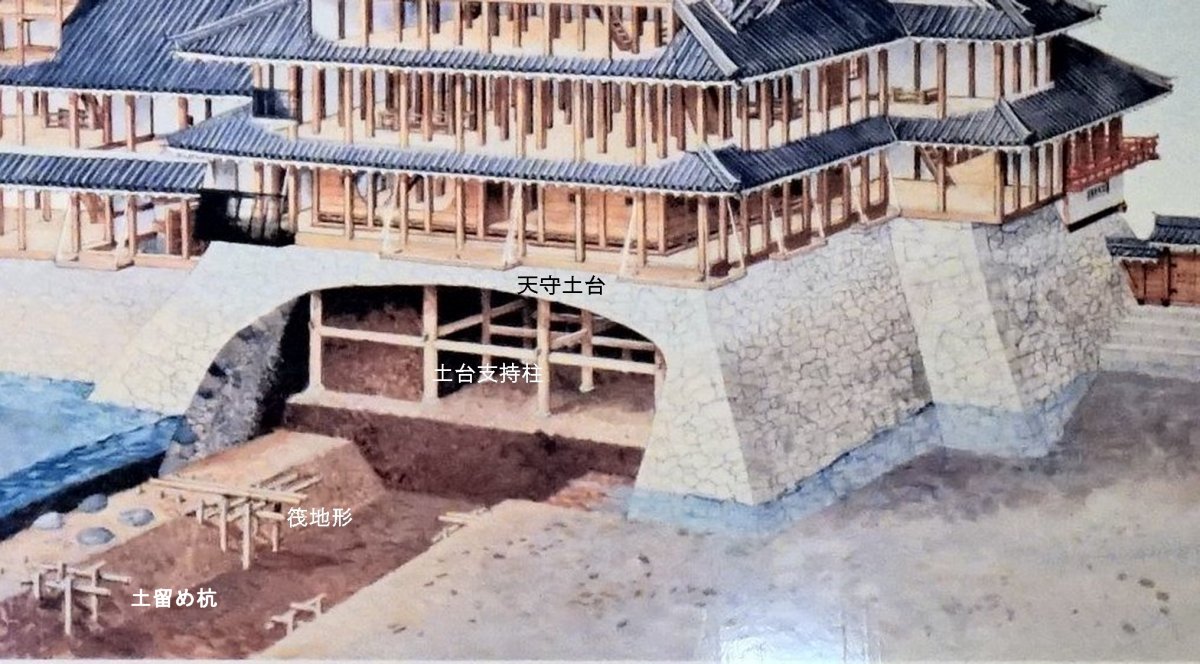

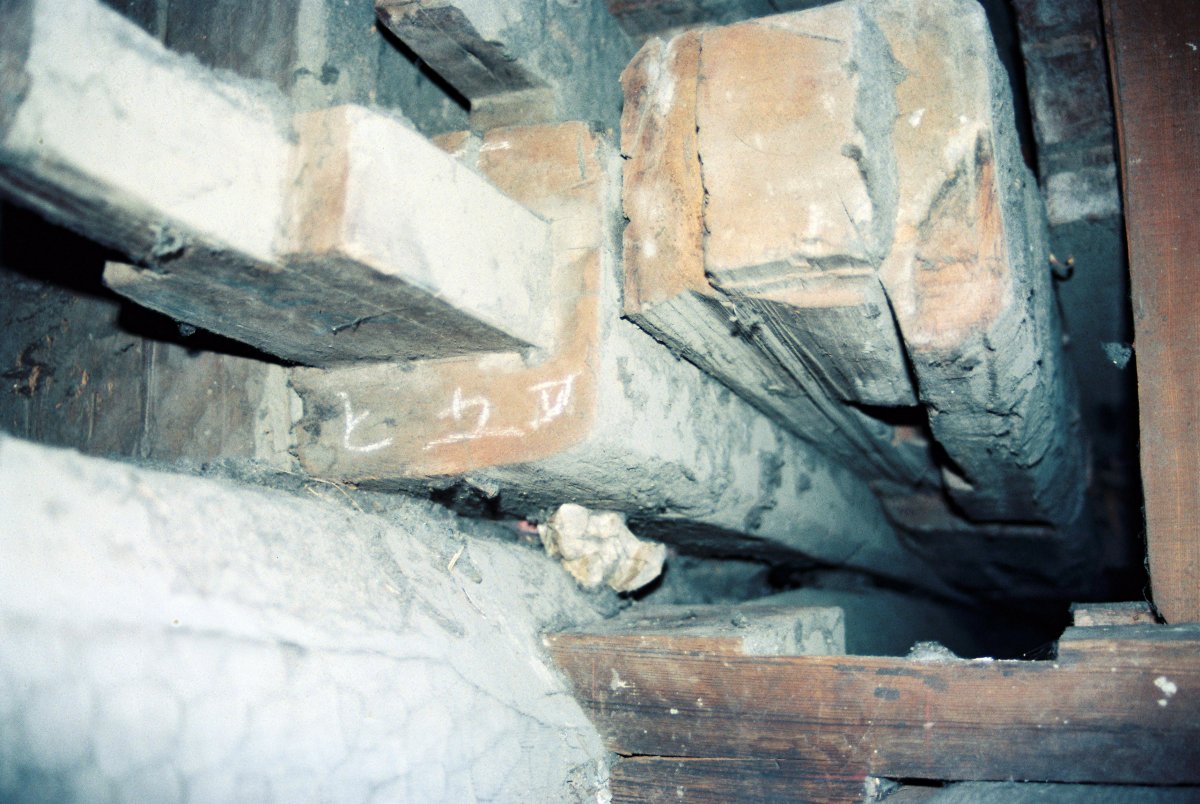

「筏地形（いかだじぎょう）」　堀底に、石垣面に対して直角に栂の丸太（直径約12cm、長さ約3m）が約50cm間隔で筏のように並べられ、一番外側の石が積まれる下には、石垣に平行して横に丸太が並べられ、その前に横にならべた丸太止め杭が打ち込まれています。石垣が沈まないようにするためです。また、石垣前面の5mほどの所に土留めの杭が打ち込まれ、約約1,000トンの重さによって地面がずれないように工夫されていました。

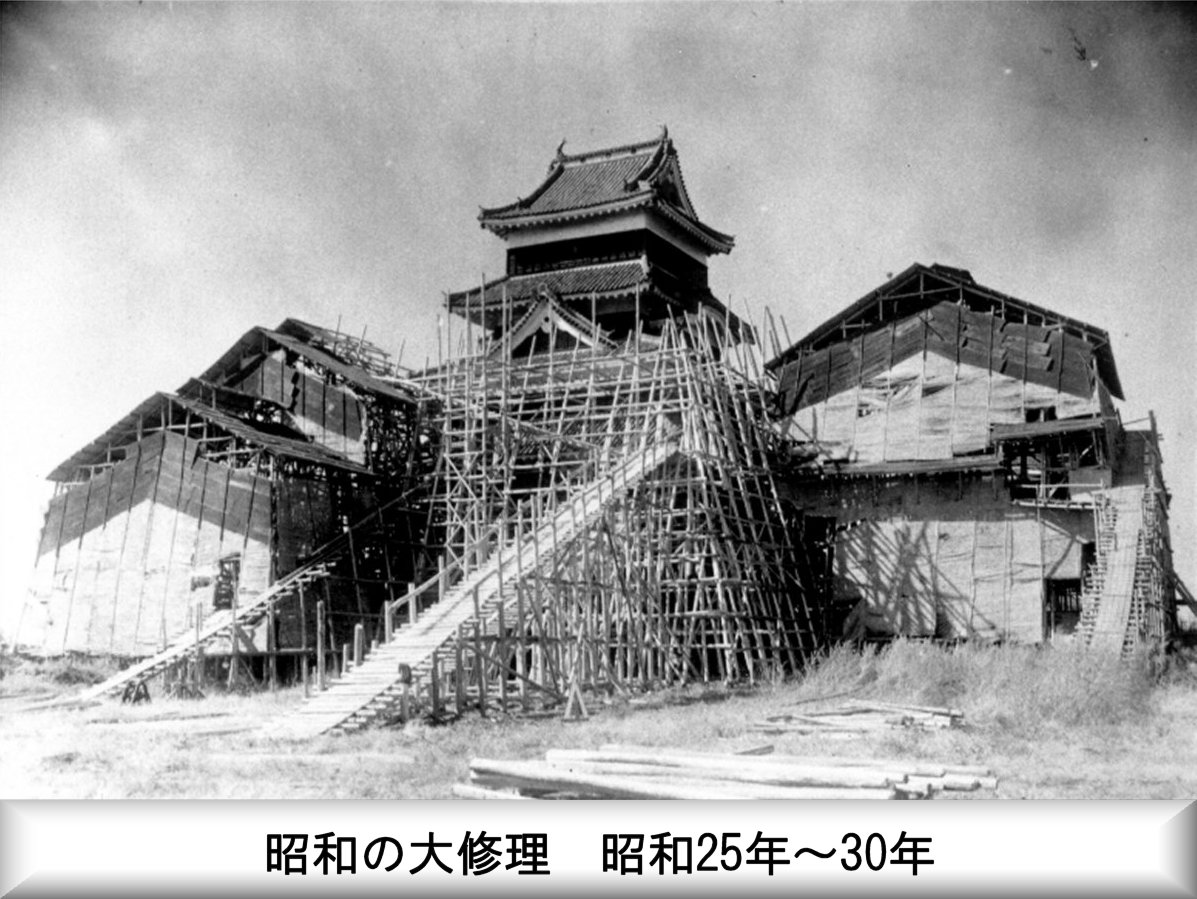

昭和の大修理　昭和25年6月8日に起工式　昭和30年10月1日竣工式

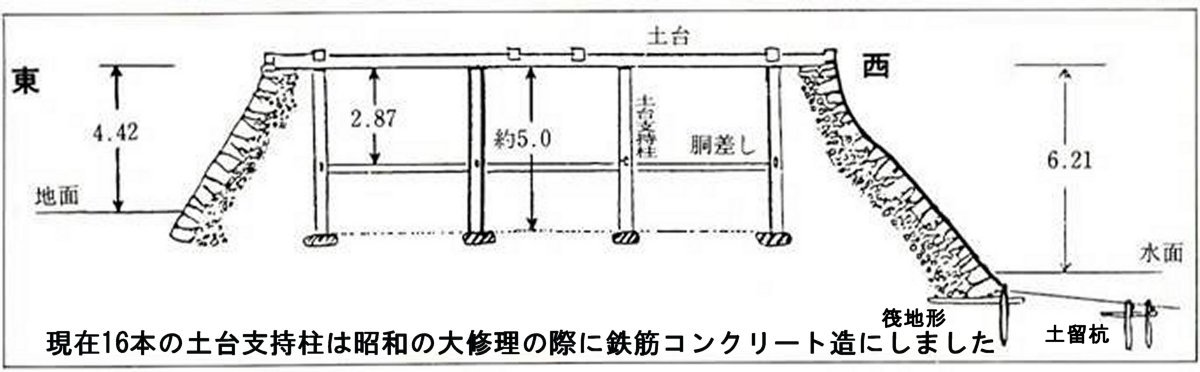

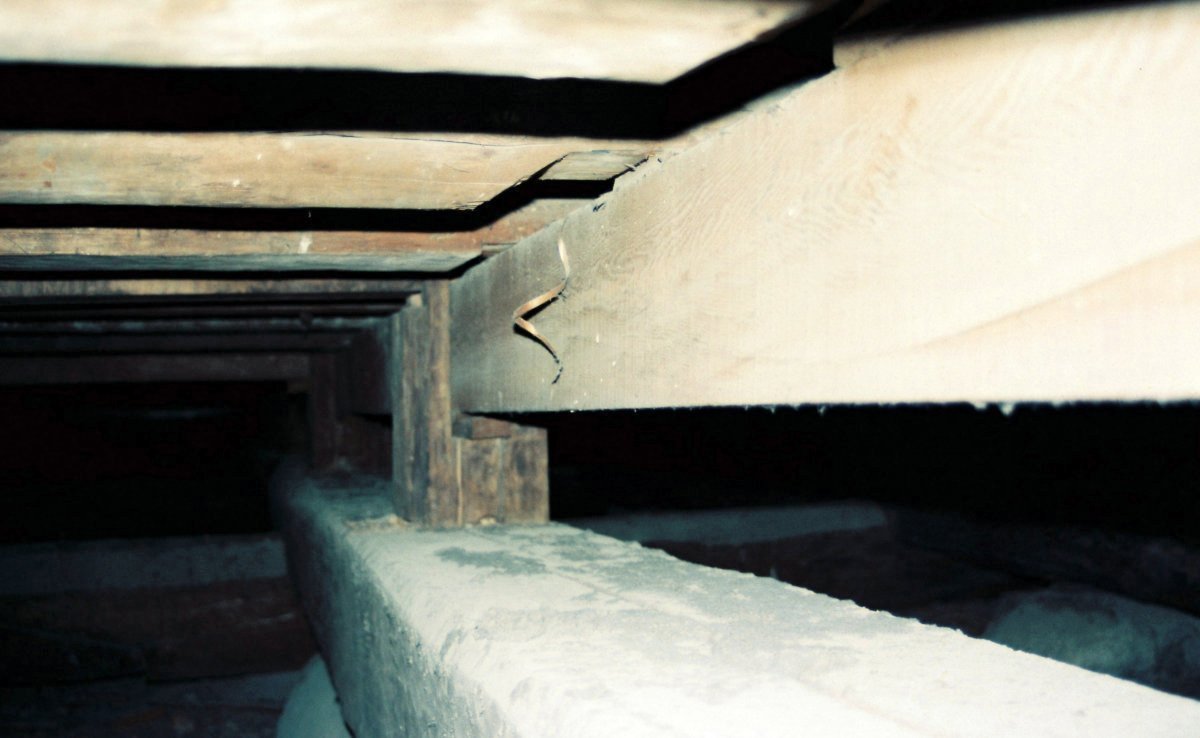

天守土台支持柱をコンクリート地中梁にしました。
